POWERMASTER - один из лидирующих производителей профессионального промышленного инструмента в мире.
Главная: Инструмент для обработки труб:
Инструмент для очистки труб > Гибкие штоки

Гибкие приводные штоки


ГИБКИЕ ШТОКИ ДЛЯ ОЧИСТИТЕЛЕЙ: PTC-40, PTC-60, PORTO, ATC-100

Модель Цвет упора
250 Золотистый .........
375 Черный .........
500 Красный .........
560 Синий .........

с внутренним стержнем из нержавеющей стали

При заказе гибких приводных штоков и вспомогательных принадлежностей необходимо выбирать их размеры в соответствии с размерами труб, для очистки которых они будут использоваться. Для упрощения зрительного определения моделей штоков у разных моделей упоры окрашены в разные цвета. Использование нержавеющей стали для изготовления стержней штоков обеспечивает им длительный срок службы, высокую гибкость и устойчивость к коррозии. Так как именно стержни штоков испытывают при работе максимальные механические нагрузки, и именно они являются ключом для правильной работы чистящих систем, применение нержавеющей стали для их изготовления позволило нашей компании сделать их более надежными и дольше работающими, чем аналогичные модели производства конкурирующих компаний.
Перед заказом гибких приводных штоков измерьте внутренний диаметр и максимальную длину труб, в которых они будут использоваться, и учитывайте эти данные при оформлении заказа. Если вам требуются приводные штоки нестандартной длины и/или диаметра, обращайтесь к представителям нашей компании.
Внутренний
диаметр трубы
Модель Длина,
метров
Внешний
диаметр стержня
Внешний
диаметр штока
Тип резьбы
конца штока
мм мм мм
6.4 - 9.5 PFS-250-40 4.0 3.2 6.4 8 - 32F
PFS-250-79 7.9
11.1 - 12.7 PFS-375-40 4.0 6.4 9.5 1/4 - 28F
PFS-375-55 5.5
PFS-375-79 7.9
PFS-375-110 11.0
PFS-375-140 14.0
14.3 - 25.4 PFS-500-40 4.0 7.9 12.7 1/4 - 28F
PFS-500-55 5.5
PFS-500-79 7.9
PFS-500-110 11.0
PFS-500-140 14.0
PFS-500-184 18.4
PFS-500-232 23.2

для очистки труб с рифленой внутренней поверхностью.
Внутренний
диаметр трубы
Модель Длина,
метров
Внешний
диаметр стержня
Внешний
диаметр штока
Тип резьбы
конца штока
мм мм мм
17.5 - 25.4 PFS-560-40 4.0 9.5 14.3 1/4 - 28F
PFS-560-55 5.5
PFS-560-79 7.9
PFS-560-110 11.0
PFS-560-140 14.0
PFS-560-186 18.6
PFS-560-232 23.2
Примечание: Гибкие приводные штоки типа PFS-560 можно также заказать и с тефлоновой внешней оболочкой, позволяющей использовать их в сухих условиях.
В этом случае при оформлении заказа добавьте к каталожному номеру штока индекс “T”. “Teflon®” зарегистрированная торговая марка компании “Du Pont”.

ГИБКИЕ ШТОКИ ДЛЯ ОЧИСТИТЕЛЕЙ: PTC-75, PTC-150, ATC-100, ATC-300
При заказе гибких штоков измерьте внутренний диаметр и максимальную длину труб,
для очистки которых они будут использоваться. Учитывайте эти данные при выборе
диаметра штоков, их количества и длины. ( По специальным заказам также могут
поставляться штоки увеличиной длины).
(для использования во влажных условиях внешняя оболочка из нейлона)
для очистки труб с внутренним диаметром от 25,4 мм и выше.
Внутренний
диаметр трубы
Модель Длина,
метров
Внешний
диаметр стержня
Внешний
диаметр штока
Тип резьбы
конца штока
мм мм мм
25.4 и выше PFS-750-49 4.9 12.7 19.1 1/2 - 12F
PFS-750-79 7.9
PFS-750-110 11.0
PFS-750-155 15.5

(для использования в сухих условиях со стальной внешней оболочкой)
для очистки труб с внутренним диаметром от 25,4 мм и выше.

Внутренний
диаметр трубы
Модель Длина,
метров
Внешний
диаметр стержня
Внешний
диаметр штока
Тип резьбы
конца штока
мм мм мм
25.4 и выше PFS-875-49 4.9 12.7 22.2 1/2 - 12F
PFS-875-79 7.9
PFS-875-110 11.0
PFS-875-155 15.5

(для использования в сухих условиях внешняя оболочка из нержавеющей стали)
для очистки труб с внутренним диаметром от 25,4 мм и выше.
Внутренний
диаметр трубы
Модель Длина,
метров
Внешний
диаметр стержня
Внешний
диаметр штока
Тип резьбы
конца штока
мм мм мм
25.4 и выше PFS-875-49-SS 44.9 12.7 22.2 1/2 - 12F
PFS-875-79-SS 7.9
PFS-875-110-SS 11.0
PFS-875-155-SS 15.5

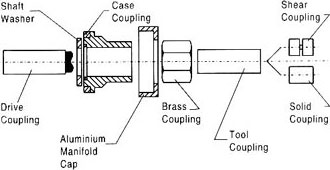

Запасные части для ремонта и обслуживания гибких штоков
PFS-250, PFS-375 и PFS-500, и PFS-560


Модель PFS-250 PFS-375 PFS-500 PFS-560
Соединительный элемент для инструмента TC-125 TC-250 TC-312 TC-375
Соединительный элемент
для внешней оболочки штока
CC-125 CC-250 CC-312 CC-375
Крышка MC-1 MC-1 MC-1 MC-1
Шайба для штока 7/16 x 3/4 7/16 x 3/4 7/16 x 3/4 9/16 x 7/8
Приводящий соединительный элемент DC-125 DC-250 DC-312 DC-375
Латунный соединительный элемент BC-125 BC-250 BC-312 BC-375
Соединительный элемент для среза SC-125 SC-250 SC-312 SC-375
Жесткий соедини-тельный элемент SSC-125 SSC-250 SSC-312 SSC-375

Комплект инструментов для ремонта штоков

Он позволяет пользователям быстро и безопасно устанавливать на шток соединительные элементы, тем самым обеспечивая максимальный срок службы гибкого штока.
SHT-1: Комплект инструментов для ремонта штоков (включая молоток).
SHP-1: Запасной молоток.

Система для смазки гибких штоков
Смазочная
жидкость
Система для
змазки штоков
Она используется для смазки гибких штоков для увеличения срока их службы. Кроме того, она применяется для смазки гибких штоков перед их длительным хранением. Емкость смазочного устройства заполнена водорастворимой смазкой, нагнетаемой в гибкий шток с помощью сжатого воздуха. Избыток смазки смывается водой при последующем использовании штока.
PFSL-1: Система для смазки гибких штоков.
PLUBE: Емкость со смазочной жидкостью (8 унций/0,25 л).


Запасные части для ремонта и обслуживания гибких штоков PFS-750, PFS-875 и PFS-875-SS

Соединительные элементы для ремонта штоков
Срок службы гибких штоков может быть увеличен благодаря соблюдению правил их использования и обслуживания. Если гибкий шток сломается на одном из концов, его можно легко починить, удалив для этого обломившийся конец и использовав комплект для ремонта штоков для замены отрезанной части соединительным элементом.
Модель PFS-750 PFS-875
PFS-875-SS
Соединительный элемент
для инструмента
TC-500 TC-500
Соединительный элемент
для внешней оболочки
CC-500 CC-501
Крышка MC-1 MC-2
Шайба для штока 9/16x7/8 9/16x7/8
Приводящий
соединительный элемент
DC-500 DC-500
Латунный
соединительный элемент
BC-500 BC-501
Соединительный
элемент для среза
SC-500 SC-500
Жесткий
соединительный элемент
SSC-500 SSC-500

Комплект инструментов для ремонта штоков

Он позволяет пользователям быстро и безопасно устанавливать на шток соединительные элементы, тем самым обеспечивая максимальный срок службы гибкого штока.
SHT-1: Комплект инструментов для ремонта штоков (включая молоток).
SHP-1: Запасной молоток.

Система для смазки гибких штоков
Смазочная
жидкость
Система для
змазки штоков
Она используется для смазки гибких штоков для увеличения срока их службы. Кроме того, она применяется для смазки гибких штоков перед их длительным хранением. Емкость смазочного устройства заполнена водорастворимой смазкой, нагнетаемой в гибкий шток с помощью сжатого воздуха. Избыток смазки смывается водой при последующем использовании штока.
PFSL-1: Система для смазки гибких штоков.
PLUBE: Емкость со смазочной жидкостью (0,25 л).

Ремнтный комплект для гибких штоков

Он включает в себя 4 соединительных элемента для конца штока, обращенного к приводу, 4 соединительных элемента для конца штока, обращенного к инструменту/чистящей насадке, 1 комплект инструментов для ремонта штоков, 1 молоток, 1 систему для смазки гибких штоков и 2 бутылки со смазочной жидкостью (8 унций/0,25 л в каждой) для гибких штоков.
REP-750-KIT: Ремонтный комплект для гибких штоков моделей PFS-750, PFS-875 и PFS-875-SS.
